Beispieldiagramm der GSM-Architektur

Folieninhalt

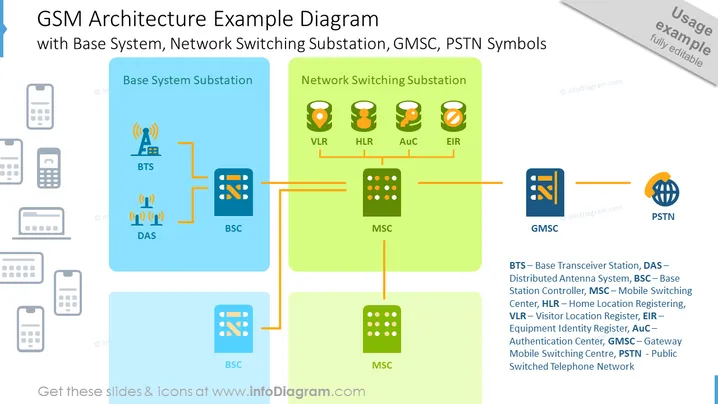

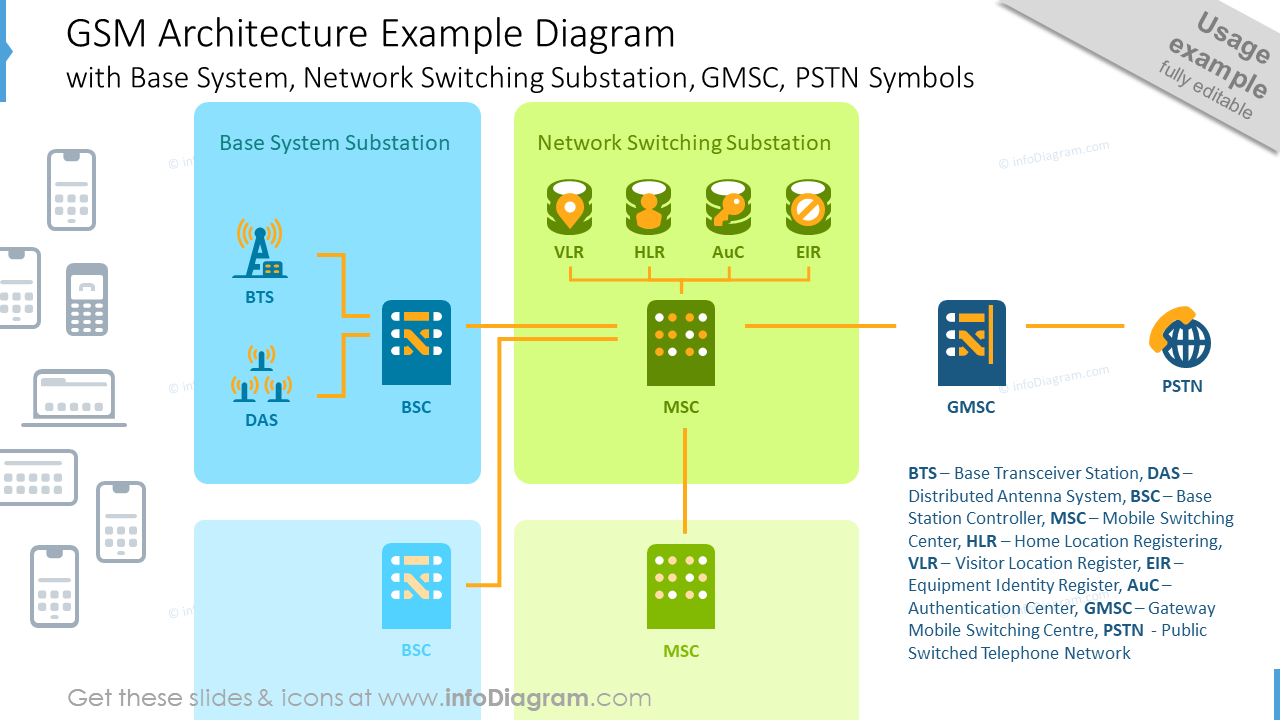

Die Folie bietet einen Überblick über die GSM-Architektur (Global System for Mobile Communications) mit beschrifteten Hauptkomponenten, darunter Basis-System, Netzumschaltstelle, GMSC und PSTN-Symbole. Der Abschnitt zur Basis-System-Station hebt Elemente wie BTS (Basis-Transceiver-Station) hervor, die die Funkkomponenten darstellen, die mit Mobiltelefonen kommunizieren, DAS (verteiltes Antennensystem) und BSC (Basisstation-Controller), der das Funknetz steuert. Die Netzumschaltstelle umfasst das VLR (Visitor Location Register), HLR (Home Location Register), AUC (Authentifizierungszentrum) und EIR (Equipment Identity Register), die gemeinsam Abonnentendaten, Standortinformationen und Sicherheit verwalten. Sie verfügt auch über das MSC (Mobile Switching Center) für die Anrufweiterleitung. Schließlich wird das GMSC (Gateway Mobile Switching Centre), ein entscheidender Teil, der den Netzwerkzugang zu anderen Netzwerken wie dem PSTN (Public Switched Telephone Network) ermöglicht, dargestellt.

Grafische Darstellung

• Die Folie hat ein klares und organisiertes Layout mit bunten rechteckigen Blöcken, die verwandte Komponenten gruppieren.
• Es werden Symbole verwendet, die verschiedene Komponenten der GSM-Architektur darstellen, wie Telefon-Symbole für BTS und DAS sowie Datenbank-Symbole für VLR, HLR, AUC und EIR.
• Verbindende Linien mit Pfeilen veranschaulichen den Fluss und die Interaktion zwischen den verschiedenen Komponenten innerhalb der GSM-Architektur.
• Die Farbpalette besteht aus Blau für das Basis-System, Grün für die Netzumschaltstelle und Gelb für GMSC- und PSTN-Symbole.
• Unter jedem Symbol stehen Texte, die die vollständige Form der verwendeten Abkürzungen angeben, um das Verständnis der Folie zu verbessern.
• Es sind keine fotografischen Bilder enthalten, nur Vektor-Style-Symbole und Formen. Die Folie verwendet eine Kombination aus visuellen Ikonen und minimalem Text, um die komplexen Komponenten der GSM-Architektur effektiv zu kommunizieren. Das Design ist klar und auf die Informationsübermittlung fokussiert, ohne unnötige Ablenkungen.

Anwendungsfälle

• Zur Schulung neuer Telekommunikationsingenieure oder technischer Mitarbeiter zu den Grundlagen der GSM-Netzwerkarchitektur.
• In Geschäftspräsentationen an Stakeholder, um die Struktur und Funktionalität eines Mobilfunknetzsystems zu erklären.
• Zur Veranschaulichung der technischen Aspekte von GSM-Netzen während Verkaufspräsentationen für Telekommunikationsgeräte oder -dienstleistungen.
• Für Bildungszwecke in akademischen Einrichtungen, insbesondere in Kursen zu Telekommunikation oder drahtlosen Netzwerken.
• Während Strategie-Meetings, wenn über Upgrades oder Erweiterungen einer GSM-basierten Netzwerk-Infrastruktur diskutiert wird.
